產品描述

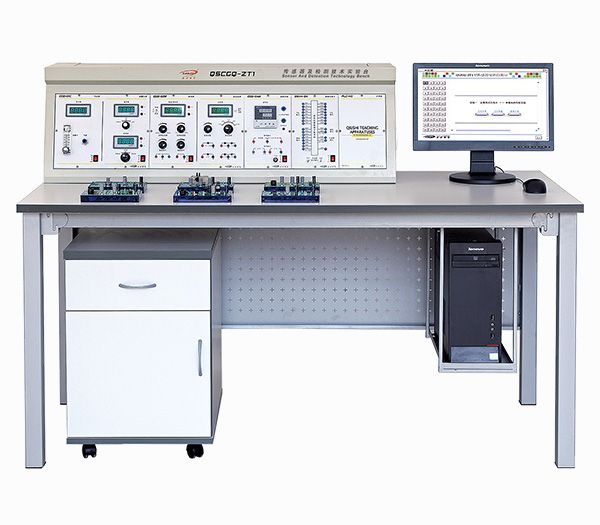

QSCGQ-ZT1型傳感器與檢測技術實驗臺適用于本科、高職院校開設的《傳感器技術與應用》、《傳感器與檢測技術》、《自動檢測技術》等課程的實驗教學，該設備由傳感器母板、測量?jī)x表、信號源、氣動源、溫度源、振動源、虛擬數據采集器、傳感器二次電路和實驗導線等組成，實驗臺在1.1m高度以內。本產品還可以根據學校的需要擴展實驗?zāi)K以完成項目化實驗內容。
產品特點
1、激勵源、測量?jī)x表、傳感器二次線路等均采用固定結構，實驗采用標準模塊，方便更換和功能的擴展；
2、集20余種常規傳感器特性和二次線路實驗，同時還可增加工業傳感器和傳感器的電子產品套件供學生實驗，使學生掌握傳感器的特性和電路以外，更多地了解傳感器在實際電子（工業）產品中的應用，即針對對應的課程實驗提供了課程設計案例套件，可作為該課程的項目化實驗教學內容。
3、可選擇配置虛擬儀器采集卡，可在計算機上記錄和觀察實驗數據，并對此分析保存等。
實驗內容
1、基礎實驗
◆ 金屬箔式應變片
◆ 壓阻式壓力傳感器
◆ 差動變壓器
◆ 霍爾式傳感器
◆ 磁電式轉速傳感器
◆ 壓電式傳感器
◆ 電渦流傳感器
◆ 光纖傳感器……等
2、選配實驗
◆ 氣體流量的測定
◆ 氣敏（酒精）傳感器
◆ 濕敏傳感器
◆ K\E型熱電偶測溫
◆ PTC\NTC溫度特性測試
◆ 光敏電阻特性
◆ 光敏二極管的特性……等
3、可擴展部分實驗
◆ 簡易光柵
◆ 水箱流量檢測
◆ 液位測量
◆ 邏輯電路實現水箱液位的開關電路
◆ 溫度儀表PID控制
◆ 液位高度模擬PID控制
◆ 液位高度虛擬儀器PID控制
◆ 液位開關量虛擬儀器控制
4、綜合實驗可選擇
◆ 溫控儀實驗
◆ 位移測量實驗
◆ 電子稱重實驗
◆ 防盜報警器實驗……等
5、課程設計實驗
6、虛擬儀器的實訓內容
◆ Labview軟件的基本認識
◆ Labview軟件的編程練習——直流電壓發生與直流電壓表的顯示
◆ Labview軟件的編程練習——波形發生器與示波器
◆ Labview軟件的編程練習——仿真信號頻譜分析儀
◆ 虛擬示波器……等
技術條件
1、工作電源：?jiǎn)蜗嗳€220VAC/50Hz
2、整機容量：<0.5kVA
3、整機重量：<100kg
4、外形尺寸：1600mm×750mm×1150mm
