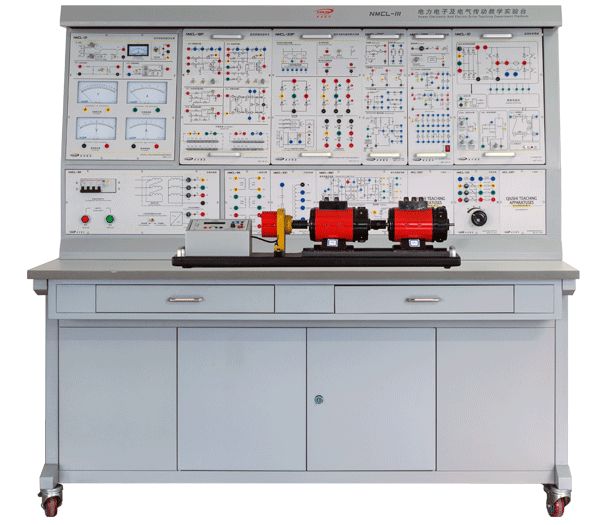

產品描述

裝置是根據《電力拖動自動控制系統》、《電力電子技術》等相關課程的實驗要求而研制的，該產品在設計時充分考慮學生的特點，強調學生的動手能力，通過實驗使學生在對各種電氣控制技術、電機原理、交直流調速系統理論等有深刻了解的基礎上，逐步提高，學以致用，最終達到能獨立設計各種電機控制系統，實現電機的電子線路控制、各種新器件的認識和使用。同時，該教學實驗臺在設計時也充分考慮了教師的需要，留有較大的發展空間，便于教師在該實驗臺上進行進一步研究以及產品開發。
產品特點
1、具備了完善的人身安全保護和設備安全保護功能；
2、全面的實驗項目體系
設備半導體變流技術、電力電子器件、電力電子線路、傳統的交直流調速、數字電力電子技術和數字交直流調速系統等實驗，供學校選擇。
3、配置了電壓電流隔離板卡，為實驗設備的各種動靜態波形的采集提供了硬件上的保障；
2、在硬件上配置了數據采集卡，不僅可以實現儀表測量數據的實時采集，同時可以在上位機上實現各動態、靜態實驗波形的實時采集，以及數據的保存，配置本公司開發的軟件還可完成實驗設備的網絡化管理；
3、提供研究型直流調速實驗系統和變頻調速實驗系統，軟硬件對用戶開放，可在MATLAB環境下二次開發，培養學生對數學建模和控制算法的設計能力。
實驗內容
參見“NMCL-II電機電力電子及電氣傳動實驗平臺”實驗內容1-5部分。
技術條件
1、工作電源：三相四線（或三相五線）380VAC/50Hz
2、整機容量：<1.5kVA
3、整機重量：<200kg
4、外形尺寸：1640mm×750mm×1600mm
