產品描述

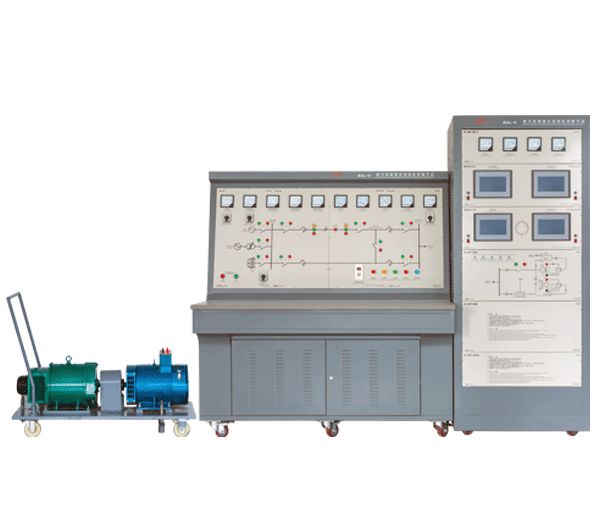

裝置根據各高等院校《電力系統自動化》、《電力工程》、《電網監控及調度自動化》等相關課程的實驗教學要求而設計，微機準同期裝置、微機勵磁系統、微機調速系統采用Cortex-M3核的STM32F103芯片為控制核心，軟件核心控制部分是基于UCOSII的實時操作系統編寫而成，人機交互界面由觸摸屏構成，裝置除可適用于電力、電氣類各專業本科生相關課程的教學實驗以外，還可用于本、專科的課程設計實驗，并可作為研究生和教師的產品開發及電力系統工程技術人員培訓的工作平臺。
產品特點
1、技術的先進性
核心控制采用雙CPU結構，人機交互界面是基于UCOSII操作系統和UCGUI圖形界面的軟件編寫而成，具有顯示直觀，操作簡單等優點。
2、實驗手段的設計性。
上位機軟件采用力控ForceControlV6.0監控組態軟件進行編程，屏幕界面可模擬電力系統實際使用的控制器界面，可在電腦上改變控制策略，進行二次開發。
3、可擴充性
設備留有局域網接口，在設備數量擴充增加后，還可通過網絡平臺進行多人單臺或多人多臺的聯機控制方式和異地控制實驗。
實驗項目
1、原動機的起動與運轉
2、同步發電機勵磁控制實驗
3、準同期并列運行
4、單機－無窮大系數穩定運行方式實驗
5、單機帶負荷實驗
6、電力系統功率特性（功角）和功率極限（靜態穩定性）實驗
7、電力系統暫態穩定性實驗
技術條件
1、工作電源：三相四線（或三相五線）380VAC/50Hz
2、整機容量：<6kVA
3、整機重量：<400kg
4、外形尺寸：控制屏1500mm×750mm×1600mm
                   控制柜800mm×600mm×1900mm
                   機組1100mm×450mm×550mm
